通過機(jī)制砂與天然砂的對(duì)比我們能得到什么結(jié)論？

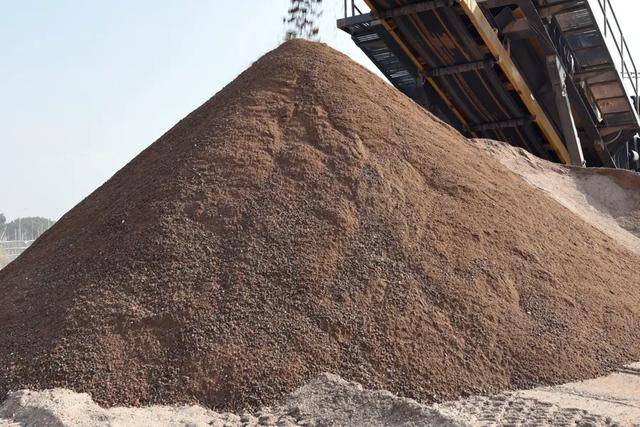

機(jī)制砂是由人工破碎而成，天然砂則是自然條件下形成。機(jī)制砂中小于0.075mm的顆粒為石粉，天然砂中小于0.075mm的顆粒為泥粉，兩者有著本質(zhì)區(qū)別。通過機(jī)制砂和天然砂的研究對(duì)比，我們發(fā)現(xiàn)：

①在相同的級(jí)配下，機(jī)制砂的棱角性與空隙率都大于天然砂，棱角性會(huì)影響拌合物的流動(dòng)性，因而對(duì)機(jī)制砂混凝土的工作性要更加注意;空隙率大，將會(huì)導(dǎo)致需要更多的膠凝材料去填充。

②表面棱角較多，表面摩阻力大的機(jī)制砂，在相同級(jí)配下機(jī)制砂砂漿工作性會(huì)稍微低于天然砂砂漿，但是隨著天然砂的枯竭，機(jī)制砂可以通過人工調(diào)整，使機(jī)制砂砂漿在工作性上達(dá)到與天然砂相媲美并應(yīng)用于混凝土工程。

③通過分析，泥粉與破碎卵石石粉主要成份為:Si02，石灰?guī)r機(jī)制砂主要成份主要為:CaC03及金屬氧化物;通過分析，泥粉顆粒大小不一，在相同倍數(shù)下粒徑均明顯小于石粉，而破碎卵石石粉與石灰?guī)r石粉都是一種非玻璃體粉體粒子，且破碎卵石石粉的表面較石灰?guī)r石粉致密光滑。

④通過石粉內(nèi)摻和外摻發(fā)現(xiàn)，水泥凈漿的流動(dòng)度隨著石粉摻量的增加而減少，石粉具有加速水泥的水化效應(yīng)及會(huì)吸附減水劑的效果。

⑤運(yùn)用均勻設(shè)計(jì)，機(jī)制砂細(xì)料部分的關(guān)鍵篩孔為0.6mm，對(duì)于機(jī)制砂棱角性:1.18mm~0.6mm和0.3mm~0.15mm兩檔粒徑對(duì)機(jī)制砂的棱角性及空隙率有顯著影響;棱角性隨著1.18mm~0.6mm增大而增大，隨著0.6mm以下細(xì)料的增多而減少;空隙率與1.18mm~0.6mm與O.15mm~0.075mm比例成正比，與0.6mm~0.3mm和0.3mm~0.15mm的比列成反比;機(jī)制砂水洗后會(huì)導(dǎo)致棱角性和空隙率的增大，從而影響混凝土的工作性。

⑥機(jī)制砂1.18mm~0.6mm, 0.6mm~0.3mm和0.15mm~0.075mm三檔細(xì)料部分砂對(duì)漿的流動(dòng)性有顯著影響。
