機(jī)制砂的基本特性

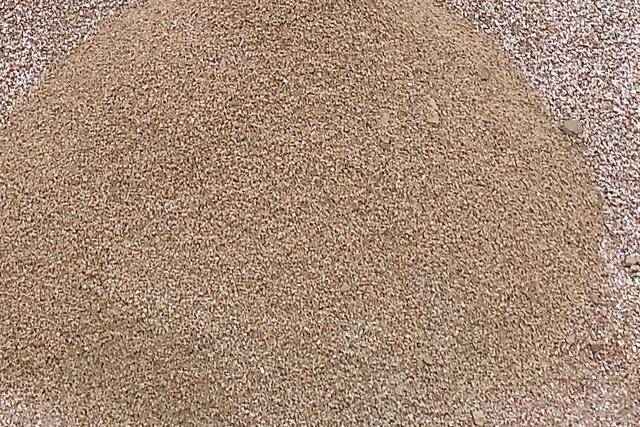

機(jī)制砂是用巖石經(jīng)破碎、篩分而得，其粒徑小于4.75mm，其中75μm以下顆粒劃入石粉范圍。

(1)機(jī)制砂顆粒由于具有棱角、形狀不規(guī)則，含有不少針片狀顆粒。機(jī)制砂顆粒相互咬合，流動(dòng)阻力大，因而拌制的混凝土工作性較差，易產(chǎn)生離析，但機(jī)制砂中通常含有石粉可以部分改善混凝土的工作性能。機(jī)制砂顆粒間的咬合作用能夠提高混凝土的抗折強(qiáng)度和抗拉強(qiáng)度，對(duì)混凝土的變形有限制作用。

(2)機(jī)制砂表面較粗糙，試驗(yàn)所用的機(jī)制砂粗糙度基本在17.0~21.1s，而河砂的粗糙度為14.8~15.5s。機(jī)制砂粗糙的表面增加顆粒流動(dòng)阻力而對(duì)工作性產(chǎn)生不利影響，但也增加了集料與水泥漿之間的粘結(jié)強(qiáng)度。同時(shí)粗糙的表面會(huì)增加吸水率，如水布婭機(jī)制砂的飽和面干吸水率為1.8%，廟山河砂的飽和面干吸水率為1.0%，較大的吸水率影響中低強(qiáng)度混凝土的抗凍性能，可以采用引氣劑提高抗凍性能。

(3)通常在同一工地，機(jī)制砂與碎石是同一種母巖制成，熱學(xué)性能一致，對(duì)大體積混凝土技術(shù)效果尤為顯著。

(4)機(jī)制砂級(jí)配不良，通常是兩頭多中間少，即粗顆粒(2.36mm以上)和細(xì)顆粒(0.15mm以下)較多，但中間顆粒(尤其是1.18-0.3mm之間)較少，配制的混凝土易于離析泌水，對(duì)混凝土強(qiáng)度也有不利影響。

(5)機(jī)制砂中通常含有石粉，石粉可以完善集料的級(jí)配，起到潤(rùn)滑作用和填充作用，改善混凝土工作性，增加混凝土的密實(shí)度，提高強(qiáng)度和抗?jié)B性能。石粉也增加了拌和物中固體粒子的總體比表面積，增加混凝土拌和物的粘聚性和保水性，減弱離析泌水;在工作性良好的情況下，總體比表面積的增加也增加了對(duì)用水量的需求。
