機(jī)制砂的特征

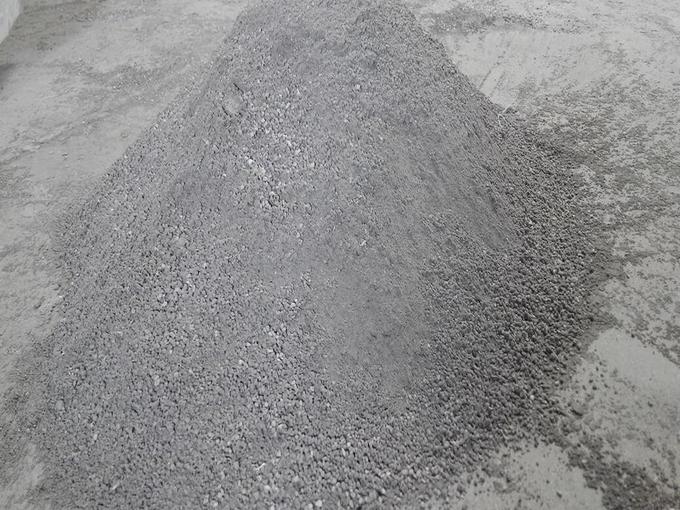

機(jī)制砂形貌特征

集料粒形及表面特性是決定混凝上拌合物需水量的重要因素，細(xì)集料起的作用更大。國外學(xué)者認(rèn)為4.75~0.15mm顆粒形貌對(duì)混凝土的性能影響大一些尤其是4.75~2.36mm顆粒影響最大。顆粒的棱角性增加混凝土的抗壓強(qiáng)度和抗折強(qiáng)度，粗糙的顆粒與水泥漿粘結(jié)力較大，使強(qiáng)度增加，尤其是抗折強(qiáng)度增加。

集料顆粒為不規(guī)則形狀，很難充分地定義、度量，因此粒形對(duì)混凝土性質(zhì)的影響很難精確評(píng)價(jià)，數(shù)字圖形處理技術(shù)的出現(xiàn)給集料粒形研究帶來方便。

圓度系數(shù)：圓度或其反面棱角性表示集料顆粒的棱邊及隅角的相對(duì)尖銳程度，圓度為顆粒各隅角及棱邊平均曲率半徑對(duì)于顆粒最大內(nèi)接圓半徑的比值。

長寬比：表述顆粒是否針棒狀的指標(biāo)，即顆粒圖像最大長度與最大寬度的比值，是對(duì)顆粒針棒狀程度的度量。

豐滿比：是對(duì)顆粒凸起的一種度量，是從二維投影中算出。

機(jī)制砂的級(jí)配特點(diǎn)

天然砂各粒級(jí)的級(jí)配基本上在級(jí)配區(qū)標(biāo)準(zhǔn)值上下限中值附近，級(jí)配良好;有兩種機(jī)制砂的級(jí)配尚可，也在標(biāo)準(zhǔn)級(jí)配中值附近;其它6種機(jī)制砂級(jí)配很差，尤其a和b兩種，是典型的“中間少兩頭多”的級(jí)配，1.18~0.6mm之間的顆粒偏少。

機(jī)制砂的物理特性指標(biāo)

棱角性指標(biāo)較小時(shí)流動(dòng)時(shí)間就短，長寬比較小時(shí)流動(dòng)時(shí)間短，豐滿比較大時(shí)流動(dòng)時(shí)間短;機(jī)制砂的流動(dòng)時(shí)間普遍比天然砂的流動(dòng)時(shí)間長，也就是說機(jī)制砂的粗糙度大于天然砂。

壓碎指標(biāo)值的從低到高反映了砂粒堅(jiān)固性的強(qiáng)弱，機(jī)制砂的壓碎值普遍高于天然砂，反映了其堅(jiān)固性不如天然砂，這與母巖強(qiáng)度有關(guān)，還可能與機(jī)制砂在生產(chǎn)過程中經(jīng)受軋制創(chuàng)傷有關(guān)。由于機(jī)制砂中存在石粉，機(jī)制砂的堆積密度顯得更高，空隙率相對(duì)要低。堆積密度和空隙率的級(jí)配好壞關(guān)系不明顯，也就是說，不能孤立地以堆積密度或空隙率的大小來衡量機(jī)制砂級(jí)配的優(yōu)劣。

機(jī)制砂堆積密度和空隙率隨石粉含量變化的特性

用機(jī)制砂及其對(duì)應(yīng)石粉(過75um篩)，分別測試不同石粉含量情況下的堆積密度、松堆空隙率和振實(shí)密度。機(jī)制砂的堆積密度和振實(shí)密度均隨著石粉含量的增加而逐漸升高。由于機(jī)制砂級(jí)配較好，石粉含量20%時(shí)，含石粉機(jī)制砂密度接近最大值，空隙率接近最小值。機(jī)制砂的級(jí)配較差，石粉從0%增加到20%時(shí)，含石粉機(jī)制砂堆積密度幾乎呈線性上升，就是說，對(duì)于級(jí)配較差的機(jī)制砂，石粉能明顯地增加混合物的密實(shí)度。
