機(jī)制砂超高墩泵送混凝土

泵送混凝土與一般混凝土主要區(qū)別在于其不僅要滿足設(shè)計(jì)要求的強(qiáng)度、耐久性等，還要有良好的工作性及可泵性，即拌合物在輸送管道中摩擦阻力小、粘聚性好，不離析、不堵管。尤其在大高差、長距離泵送條件下，原材料的選擇與質(zhì)量控制和配合比設(shè)計(jì)是實(shí)現(xiàn)高墩泵送混凝土的良好工作性能的首要基礎(chǔ)。

對機(jī)制砂泵送混凝土，骨料級配不合理，細(xì)顆粒總量多，內(nèi)聚性差，在管內(nèi)作“柱塞”運(yùn)動時，阻礙形成合適的潤滑層，導(dǎo)致流動阻力增加。因此機(jī)制砂超高泵送混凝土提高可泵性的技術(shù)關(guān)鍵是增大混凝土內(nèi)聚性，減小流動阻力。

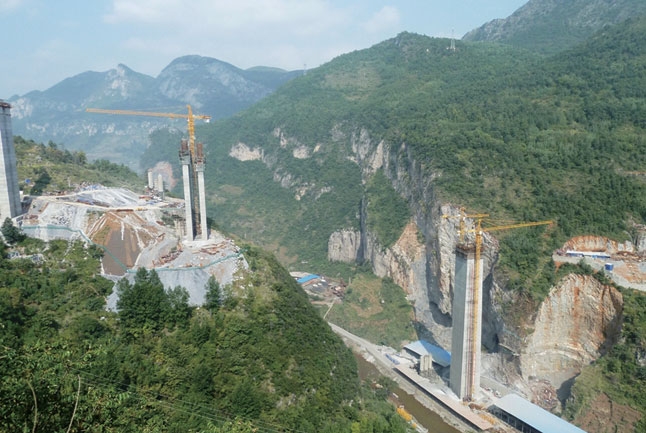

機(jī)制砂超高墩泵送混凝土主要應(yīng)用于貴州赫章特大橋的施工建設(shè)中。

赫章特大橋設(shè)計(jì)基準(zhǔn)期為100年；設(shè)計(jì)等級為公路1級；橋梁總寬度共21.5m。橋區(qū)位于赫章縣城南東方向1km處，場區(qū)位于云貴高原烏蒙山脈北段，海拔1492m～1835m，屬暖溫帶季風(fēng)潤濕氣候區(qū)，歷年最大風(fēng)速28m/s，平均2.1m/s。災(zāi)害氣候?yàn)楦珊�、倒春寒、冰雹、凝凍�?/p>

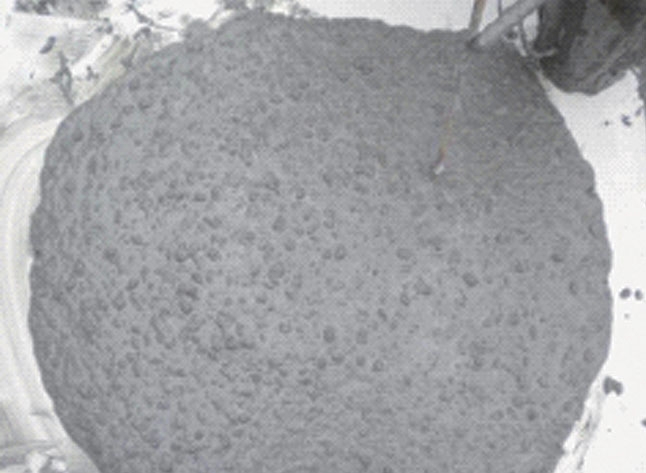

根據(jù)工程要求，對赫章特大橋C50超高墩泵送混凝土提出如下基本性能要求：初始坍落度為180mm～220mm，擴(kuò)展度≥550mm，T50≤20s；1h坍落度180mm～220mm，擴(kuò)展度≥500mm，T50≤25s；混凝土常壓泌水率小于0.5%，不離析，低粘度；強(qiáng)度要達(dá)到相關(guān)標(biāo)準(zhǔn)和規(guī)范的要求。

在理論分析和試驗(yàn)研究的基礎(chǔ)上，采用如下配合比設(shè)計(jì)原則進(jìn)行混凝土配合比設(shè)計(jì)：

（1）控制總膠凝材料用量，不宜大于480kg/m³；

（2）單摻或復(fù)摻適量的活性礦物摻合料，如粉煤灰或礦渣粉，摻量宜大于20%；

（3）優(yōu)選選用聚羧酸高性能減水劑，并嚴(yán)格進(jìn)行水泥適應(yīng)性分析；

（4）摻加適量引氣組分；

（5）根據(jù)最緊密堆積理論，選擇合理的大小碎石比例，使其堆積密度最大，空隙率最�。�

（6）選擇優(yōu)化配合比基本參數(shù)，使新拌混凝土具有較好的工作性能。

機(jī)制砂超高墩泵送混凝土目前在貴州地區(qū)的應(yīng)用量已超過5000m³。
